Pipe

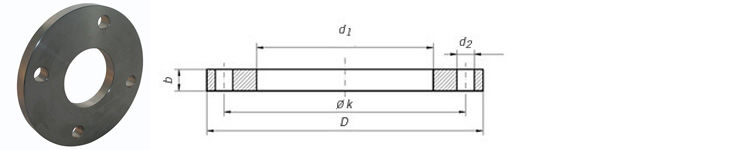

Flange
Drilling
Appro. Weight
(7,85 Kg/dm3)
Rated
d1
d5
D
b
c
k
Hole Number
Bolt Diameter
d2
Kg
Diameter
ISO Series 1
DIN Series 2
15
–
20
21
95
14
5
65
4
M 12
14
0,675
21,3
–
22
0,669
20
–
25
26
105
16
5
75
4
M 12
14
0,749
26,9
–
27,6
0,936
25
–
30
31
115
16
5
85
4
M 12
14
1,14
33,7
–
34,4
1,11
32
–
38
39
140
16
5
100
4
M 16
18
1,66
42,4
–
43,1
1,62
40
–
44,5
45,5
150
16
5
110
4
M 16
18
1,89
48,3
–
49
1,86
50
–
57
58,1
165
18
6
125
4
M 16
18
2,51
60,3
–
61,1
2,47
65
76,1
–
77,1
185
18
6
145
4
M 16
18
3
80
88,9
–
90,3
200
20
7
160
8
M 16
18
3,79
100
–
108
109,6
220
20
7
180
8
M 16
18
4,2
114,3
–
115,9
4,03
125
–
133
134,8
250
22
7
210
8
M 16
18
5,71
139,7
–
141,6
5,46
150
–
159
161,1
285
22
7
240
8
M 20
22
6,72
168,3
–
170,5
6,57
200
219,1
–
221,8
340
24
7
295
8
M 20
22
9,31
250
–
267
270,2
395
26
7
350
12
M 20
22
12,5
273
–
276,2
11,9
300
323,9
–
327,6
445
26
7
400
12
M 20
22
13,8
350
355,6
–
359,7
505
28
7
460
16
M 20
22
20,6
–
368
372,2
19
400
406,4
–
411
565
32
7
515
16
M 24
26
27,9
–
419
423,7
25,9
450
457
–
462,5
615
38
7
565
20
M 24
26
35,6
500
508
–
513,6
670
38
7
620
20
M 24
26
41,1
