Pipe

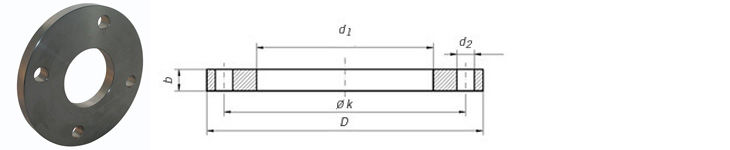

Flange
Drilling
Appro. Weight
(7,85 Kg/dm3)
Rated
d1
d5
D
b
c
k
Number
Bolt Diameter
d2
Kg
Diameter
ISO Series 1
DIN Series 2
15
–
20
21
80
12
5
55
4
M 10
11
0,41
21,3
–
22
20
–
25
26
90
14
5
65
4
M 10
11
0,6
26,9
–
27,6
25
–
30
31
100
14
5
75
4
M 10
11
0,74
33,7
–
34,4
32
–
38
39
120
16
5
90
4
M 12
14
1,19
42,4
–
43,1
40
–
44,5
45,5
130
16
5
100
4
M 12
14
1,39
48,3
–
49
50
–
57
58,1
140
16
6
110
4
M 12
14
1,53
60,3
–
61,1
65
76,1
–
77,1
160
16
6
130
4
M 12
14
1,89
80
88,9
–
90,3
190
18
7
150
4
M 16
18
2,98
100
–
108
109,6
210
18
7
170
4
M 16
18
3,46
114,3
–
115,9
125
–
133
134,8
240
20
7
200
8
M 16
18
4,6
139,7
–
141,6
150
–
159
161,1
265
20
7
225
8
M 16
18
5,22
168,3
–
170,5
200
219,1
–
221,8
320
22
7
280
8
M 16
18
7,15
250
–
267
270,2
375
24
7
335
12
M 16
18
9,61
273
–
276,2
300
323,9
–
327,6
440
24
7
395
12
M 20
22
12,6
350
355,6
–
359,7
490
26
7
445
12
M 20
22
15,6
–
368
372,2
400
406,4
–
411
540
28
7
495
16
M 20
22
18,4
–
419
423,7
(450)*
457
–
462,5
595
30
7
550
16
M 20
22
21,4
500
508
–
531,6
645
30
7
600
20
M 20
22
24,6
