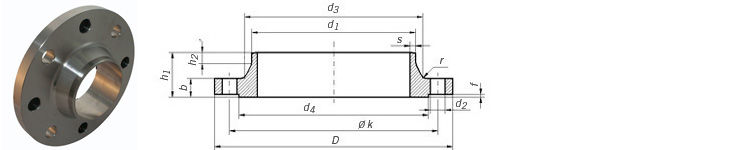

Dimensions & Approximate Masses DIN 2632 PN10 Flange WN
Germany standard flange DIN 2632 welding neck flanges; nominal pressure 10
Pipe
Flange
Neck
Raised face
Drilling
Weight
(7,85 Kg/dm3)
Rated
d1
D
b
k
h1
d3
s
r
h2
d4
f
Holes
Bolt Diameter
d2
Kg
Diameter
ISO Series
DIN Series
15
–
20
95
14
65
35
30
2
4
6
45
2
4
M 12
14
0,648
21,3
–
32
20
–
25
105
16
75
38
38
2,3
4
6
58
2
4
M 12
14
0,952
26,9
–
40
25
–
30
115
16
85
38
42
2,6
4
6
68
2
4
M 12
14
1,14
33,7
–
45
32
–
38
140
16
100
40
52
2,6
6
6
78
2
4
M 16
18
1,69
42,4
–
56
40
–
44,5
150
16
110
42
60
2,6
6
7
88
3
4
M 16
18
1,86
48,3
–
64
50
–
57
165
18
125
45
72
2,9
6
8
102
3
4
M 16
18
2,53
60,3
–
75
65
76,1
–
185
18
145
45
90
2,9
6
10
122
3
4
M 16
18
3,06
80
88,9
–
200
20
160
50
105
3,2
8
10
138
3
8
M 16
18
3,7
100
–
108
220
20
180
52
125
3,6
8
12
158
3
8
M 16
18
4,62
114,3
–
131
125
–
133
250
22
210
55
150
4
8
12
188
3
8
M 16
18
6,3
139,7
–
156
150
–
159
285
22
240
55
175
4,5
10
12
212
3
8
M 20
22
7,75
168,3
–
184
200
219,1
–
340
24
295
62
235
5,9
10
16
268
3
8
M 20
22
11,3
250
–
267
395
26
350
68
285
6,3
12
16
320
3
12
M 20
22
14,7
273
–
292
300
323,9
–
445
26
400
68
344
7,1
12
16
370
4
12
M 20
22
17,4
350
355,6
–
505
26
460
68
385
7,1
12
16
430
4
16
M 20
22
23,6
–
368
21,6
400
406,4
–
565
26
515
72
440
7,1
12
16
482
4
16
M 24
26
28,6
–
419
26,2
(450)
457
–
615
28
565
72
488
7,1
12
16
532
4
20
M 24
26
31,5
500
508
–
670
28
620
75
542
7,1
12
16
585
4
20
M 24
26
38,1
600
610
–
780
28
725
80
642
7,1
12
18
685
5
20
M 27
30
44,6
700
711
–
895
30
840
80
745
8
12
18
800
5
24
M 27
30
62,4
800
813
–
1015
32
950
90
850
8
12
18
905
5
24
M 30
33
84,1
900
914
–
1115
34
1050
95
950
10
12
20
1005
5
28
M 30
33
98,5
1000
1016
–
1230
34
1160
95
1052
10
16
20
1110
5
28
M 33
36
115
